UHV仕様 電流導入端子
超高真空（UHV）仕様の電流導入端子です。 日立原町電子工業社製，セラマシール社製及び各社製品を扱っております。 特注仕様は、お問い合わせの上 ご相談承ります。
ここからサイトの主なメニューです
真空薄膜形成装置 / 成膜装置
表面分析装置
真空搬送システム
真空部品・コンポーネント
- 真空ポンプ
- 真空ゲージ（真空計）
- 真空バルブ
- リークディテクタ
- 真空シール剤
- 電流導入端子
- 各種フランジ・真空配管部品
- 超高真空ビューイングポート（ビューポート）
- Ｘ線用ベリリウム窓等
- X線・紫外線用極薄フォイル
- 超高真空機器・導入機
その他各種取扱製品
関連技術情報
端子の種類
一般電流導入端子シリーズ
| 項目 | 定格 |
|---|---|
| 電流容量 (A) | 1／5／7.5／15／30／75／150／200／600／1000 A |
| 耐電圧 (kV) | 3／5／10／20／25／30／45／60／100 kV |
多軸プラグ付端子シリーズ
| 項目 | 定格 1 | 定格 2 |
|---|---|---|
| 端子数（P) | 2／3／4／6／14／19／24／37／48 P | 3／4／6／10／20／35 P |
| 電流容量 (A) | 3 A | 10 A |
| 耐電圧 (kV) | 500 kV | 700 kV |
多軸高圧プラグ付端子シリーズ
| 項目 | 定格 |
|---|---|
| 端子数（P) | 2／4／7 P |
| 電流容量 (A) | 13 A |
| 耐電圧 (kV) | 12 kV |
熱電対シリーズ
| 項目 | 定格 |
|---|---|
| タイプ | K／J／C／E／T／R／S |
| タイプ | 1対／2対／3対／5対／10対 |

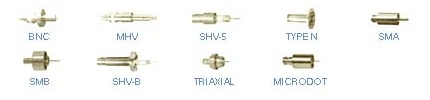

同軸端子シリーズ
| 項目 | 定格 |
|---|---|
| 規格 | SBM／BNC／N／SMA／TRUH／TRIAX／MHV／SHV／BSHV |
| 電流容量 (A) | 1／2／3／5／15 A |
| 耐電圧 (kV) | 0.5／0.7／5／7.5／15 kV |
同軸ケーブルシリーズ (UHV用)
| 項目 | 定格 1 | 定格 2 |
|---|---|---|
| サイズ | 1/8" | 1/4" |
| 電流容量 (A) | 7 A | 15 A |
| 耐電圧 (kV) | 1.5 kV | 3 kV |
ミニ＆サブミニ電流導入端子シリーズ
| 項目 | 定格 |
|---|---|
| 端子数（P) | 1／2／4／8 P |
| 電流容量 (A) | 1／2／5／15 A |
| 耐電圧 (kV) | 0.5／1／5 kV |
円筒絶縁継手シリーズ (クライオ用，水冷用，真空用含む)
| 項目 | 定格 1 | 定格 2 |
|---|---|---|
| 耐電圧 (kV) | 2.5／5／6 kV | 3／7.5／10／12／15／20／25／30／40 kV |
| サイズ | 1/4″，3/8″，1/2″適合 | ICF34／70／114／152／203／253 適合 |
端子例
MULTI-PIN (多ピンタイプ)
COAXIAL (同軸端子)
THERMOCOUPLE (熱電対端子)
POWEOR (電流導入端子)
PF POWEOR (PF電流導入端子)
BREAKS (円筒碍子・絶縁チューブ・絶縁フランジ)
WIRES AND INSULATORS (UHV対応同軸ケーブル，Al2O3スペーサー)
